子供向けのbトレ展開図#7 #8 ペーパークラフト 基本形#1の面取り

2019年6月17日



基本形#1を面取りした、ペーパークラフトの車両展開図です。

f:id:violet330:20190617115916j:plain

使い勝手はいいと思います。

白ボール紙の面取りの大きさを幾つか試したところ、3㎜幅以上で綺麗に折れました。

これらはbトレインショーティーの走行台車(動力ユニット3)と、動力車(走行台車T改)に被せる、白紙の車両カバーです。

 (詳細は#1の基本形記事をお読みください)



≪ 子供向けですが 大人のサポートが必要です ≫

小学校高学年くらいのお子さん向けです。

(詳細は#1の基本形記事をお読みください)

※未就学のお子さんには遊ばせないでください。



≪ 注意事項 ≫

白ボール紙の為の展開図なので、お使いのプリンターによっては白ボール紙が原因で故障する可能性があります。

当方は一切の責任を負いません。自己責任でお願いします。

0.2㎜厚のプリンタ用紙で作ってみたところbトレ台車に装着可能でした。

白ボール紙0.4㎜厚用の展開図なので、少しずれたり浮いたりはします。

(0.2㎜より厚い紙を使えば、ずれは小さくなります)

0.2㎜厚の用紙で制作が可能かを、展開図番号の欄に付け加えておきます。

 (詳細は#1の基本形記事をお読みください)





 ≪PDFファイルの配布とお約束≫

動力車と走行台車の展開図は違います。



f:id:violet330:20190617104234j:plain

#7 面取り2箇所  動力車用先頭車1両 走行台車用3両(最後尾1・中間1)

        A4サイズ

 印刷・ダウンロードはこちら

https://drive.google.com/open?id=1wlcP3z6F226BlebhtauqWa4eh78b4heE
商用利用不可 再配布禁止 引用元を明示して下さい

展開図#7は、0.2㎜厚印刷用紙を使っても作ることが出来ます。







f:id:violet330:20190617104250j:plain

#8 面取り3箇所 動力車用 先頭車1両 走行台車用 最後尾1両

   面取り2箇所 中間2両 A4サイズ

 印刷・ダウンロードはこちら

https://drive.google.com/open?id=19y2i2UaPkiRpg3b0WqibcflNBWlqgeuf

商用利用不可 再配布禁止 引用元を明示して下さい

展開図#8は、0.2㎜厚印刷用紙を使っても作ることが出来ます。







白ボール紙で印刷する場合は白い面が表、裏側に印刷する。

印刷する際は、印刷設定で倍率が変わらないよう注意。

(PDF印刷の詳細設定画面は 倍率:既定 / 倍率:実際の大きさ 等倍 など)

うちのプリンターでは、給紙トレイに白ボール紙を入れたままだと紙を送らないので、白ボール紙が逃げないよう紙を上から押さえておくと給紙されます。

印刷後は隅にある長方形の長さ(50㎜)を定規で測り確認して下さい。





基本的な作り方は#1ペーパークラフト基本形をご覧ください。

ご自由に着色出来ます。

細かい部分の切り取りは難しいので、

大人の方がカッターナイフで切ってあげてください。





≪ 白ボール紙と厚紙の比較 ≫

#8展開図

白ボール紙使用、紙の厚さ約0.4㎜。硬いので少し力を入れて摘まんでも問題なし。

折り目は丸みを帯びる。切りにくい。

f:id:violet330:20190617104805j:plain



印刷用紙0.2㎜厚を使用。

白ボール紙に比べ柔らかいので少し力を入れて摘まむと潰れそうになる。

折り目はシャープ。切り易い。

f:id:violet330:20190617104902j:plain

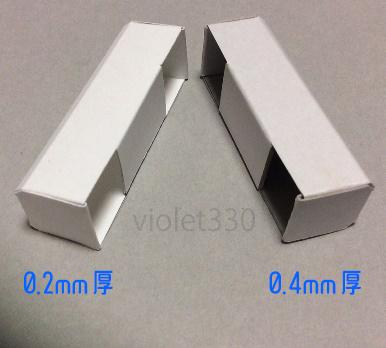

画像左は白ボール紙0.4㎜、画像右は印刷用紙0.2㎜厚。

f:id:violet330:20190617105809j:plain

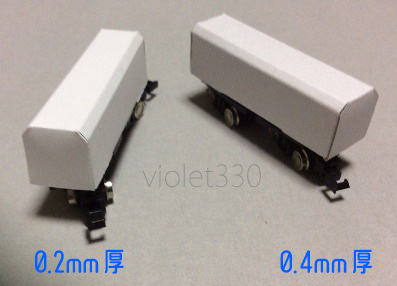

画像左は印刷用紙0.2㎜厚、画像右は白ボール紙0.4㎜厚。

f:id:violet330:20190617110406j:plain





#7展開図

白ボール紙

f:id:violet330:20190617113949j:plain



画像左は印刷用紙0.2㎜厚、画像右は白ボール紙0.4㎜厚。

f:id:violet330:20190617114013j:plain



一長一短。お好みで。





手作り鉄道模型のカテゴリーは こちら



電車関連まとめ はこちら





読者になる?

リンクはご自由にどうぞ

御用の方はコメント欄をご利用下さいませ

子供向けのbトレ展開図#6 ペーパークラフト 名鉄ミュースカイ風 2019年6月17日追記

2019年6月14日



名古屋鉄道名古屋駅中部国際空港間を走るミュースカイ2000系をモデルに、bトレのペーパークラフト展開図を描きました。

白・黒・青の配色が爽やか且つ凛々しい車両です。



bトレインショーティーの走行台車と動力車に被せる、白紙の車両カバーです。

 (詳細は#1の基本形記事をお読みください)



≪ 子供向けですが 大人のサポートが必要です ≫

小学校高学年くらいのお子さん向けです。

(詳細は#1の基本形記事をお読みください)

※未就学のお子さんには遊ばせないでください。



≪ 注意事項 ≫

白ボール紙の為の展開図なので、お使いのプリンターによっては白ボール紙が原因で故障する可能性があります。

(詳細は#1の基本形記事をお読みください)

当方は一切の責任を負いません。自己責任でお願いします。



2019年6月17日追記

0.2㎜厚のプリンタ用紙で制作してみたところ、bトレ動力車・走行台車に取り付けることが可能でした。白ボール紙(約0.4㎜厚)の半分ほどの厚みなので、着色に水分を多く含む絵の具を使うと紙がしわしわに変形する可能性が高いです。アルコールタイプのコピックで印刷用紙0.2㎜厚に着色したところ変形はしませんでした。

白ボール紙0.4㎜厚用の展開図なので、少しずれたり浮いたりはします。

0.2㎜厚の用紙で制作が可能かを、展開図番号の欄に付け加えておきます。





 ≪PDFファイルの配布とお約束≫

動力車と走行台車の展開図は違います。



f:id:violet330:20190614115712j:plain

#6 動力車用 先頭車1両 走行台車用3両(最後尾1両 中間2)A4サイズ

 印刷・ダウンロードはこちら

https://drive.google.com/open?id=1mH-H-dLNXRNXnM_zxXoyh_XRca75oxr9

商用利用不可 再配布禁止 引用元を明示して下さい

展開図#6は、0.2㎜厚印刷用紙を使って作ると部分的に浮きが少し生じます。

気にならないのであれば、制作は可能です。







白ボール紙で印刷する場合は白い面が表、裏側に印刷する。

印刷する際は、印刷設定で倍率が変わらないよう注意。

(PDF印刷の詳細設定画面は 倍率:既定 / 倍率:実際の大きさ 等倍 など)

うちのプリンターでは、給紙トレイに白ボール紙を入れたままだと紙を送らないので、白ボール紙が逃げないよう紙を上から押さえておくと給紙されます。

印刷後は隅にある長方形の長さ(50㎜)を定規で測り確認して下さい。





基本的な作り方は#1ペーパークラフト基本形をご覧ください。

ご自由に着色出来ます。



細かい部分の切り取りは難しいので、

大人の方がカッターナイフで切ってあげてください。

f:id:violet330:20190614140742j:plain



f:id:violet330:20190614140753j:plain





アクリル絵具で適当に着色。

もう少し丁寧に塗れば良かった…(>_<)

雰囲気としてはこんな感じ。

f:id:violet330:20190614140821j:plain





手作り鉄道模型のカテゴリーは こちら



電車関連まとめ はこちら





読者になる?

リンクはご自由にどうぞ

御用の方はコメント欄をご利用下さいませ

子供向けのbトレ展開図#4 #5 ペーパークラフト 電気機関車とコンテナ車 2019年6月17日追記

2019年6月11日



何年か前、息子は電気・ディーゼルの機関車やブルートレイン、コンテナなどが好きで、bトレ用の展開図を描いてあげていました。

モデルは電気機関車EF66です。

完成まで飽きずに子供の根気が続くよう、特徴を残しつつ簡単な作りにしてあります。

息子は凄く気に入った様で、幾つか作っていました。



bトレインショーティーの走行台車と動力車に被せる、白紙の車両カバーです。

 (詳細は#1の基本形記事をお読みください)



≪ 子供向けですが 大人のサポートが必要です ≫

小学校高学年くらいのお子さん向けです。

(詳細は#1の基本形記事をお読みください)

※未就学のお子さんには遊ばせないでください。



≪ 注意事項 ≫

白ボール紙の為の展開図なので、お使いのプリンターによっては白ボール紙が原因で故障する可能性があります。

(詳細は#1の基本形記事をお読みください)

当方は一切の責任を負いません。自己責任でお願いします。



2019年6月17日追記

0.2㎜厚のプリンタ用紙で制作してみたところ、bトレ動力車・走行台車に取り付けることが可能でした。白ボール紙(約0.4㎜厚)の半分ほどの厚みなので、着色に水分を多く含む絵の具を使うと紙がしわしわに変形する可能性が高いです。アルコールタイプのコピックで印刷用紙0.2㎜厚に着色したところ変形はしませんでした。

白ボール紙0.4㎜厚用の展開図なので、少しずれたり浮いたりはします。

0.2㎜厚の用紙で制作が可能かを、展開図番号の欄に付け加えておきます。





 ≪PDFファイルの配布とお約束≫

動力車と走行台車の展開図は違います。



f:id:violet330:20190610233729j:plain

#4 動力車用 電気機関車1両、走行台車用コンテナ車4両 A4サイズ
 印刷・ダウンロードはこちら

https://drive.google.com/open?id=1s1k_dsu38hl2Q233Am55NrDUieOQwn9Q

商用利用不可 再配布禁止 引用元を明示して下さい



展開図#4は、0.2㎜厚印刷用紙を使っても作ることが出来ます。

コンテナ車の折り筋の線が一本消えていました。コンテナ車4つは同じ形です。







f:id:violet330:20190610233747j:plain

#5 コンテナ 大2 小4(#4のコンテナ車に載せる部品) A4サイズ

 印刷・ダウンロードはこちら

https://drive.google.com/open?id=1KxXhOp5TAQewyVa9t5-iys0uUAFzOrV5

商用利用不可 再配布禁止 引用元を明示して下さい



展開図#5は、0.2㎜厚印刷用紙を使っても作ることが出来ますが、少し調整したほうが綺麗に出来ると思います。下の画像で調整箇所を確認して下さい。〇印の反対側を少し内側にずらす要領です。



f:id:violet330:20190617003942j:plain





白ボール紙で印刷する場合は白い面が表、裏側に印刷する。

印刷する際は、印刷設定で倍率が変わらないよう注意。

(PDF印刷の詳細設定画面は 倍率:既定 / 倍率:実際の大きさ 等倍 など)

印刷後は隅にある長方形の長さ(50㎜)を定規で測り確認して下さい。









基本的な作り方は#1ペーパークラフト基本形をご覧ください。

ご自由に着色出来ます。



#4 電気機関車の折り方

f:id:violet330:20190611001804j:plain

f:id:violet330:20190611001853j:plain

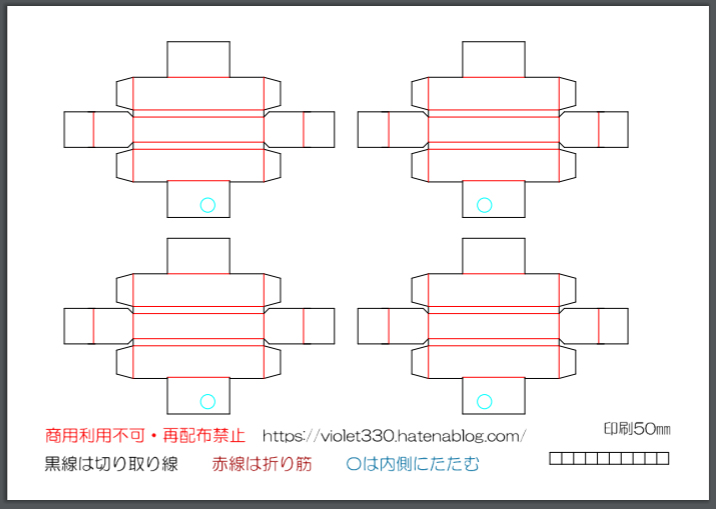

#4 コンテナ車 水色の〇印を内側にたたみ、糊付け

f:id:violet330:20190611001919j:plain





#5 コンテナ大 小 水色の〇印を内側にたたみ、糊付け

f:id:violet330:20190611002020j:plain

f:id:violet330:20190611002059j:plain







bトレ走行台車にコンテナ車を取り付けたところ

f:id:violet330:20190611002152j:plain



コンテナは、コンテナ車に貼ります

f:id:violet330:20190611002306j:plain



f:id:violet330:20190611010219j:plain



f:id:violet330:20190611003001j:plain





息子に作り方を教えながら、私が作った色見本、画材はポスカなど。

展開図を描き始めた頃に作ったもので、暫く後に車高を低く修正しました。

f:id:violet330:20190611002333j:plain



何年か前に息子が作った車両。

穴が開いているのはNゲージ用のパンタグラフを取り付ける為です。

f:id:violet330:20190611002737j:plain



基本的な作り方は#1ペーパークラフト基本形をご覧ください。





手作り鉄道模型のカテゴリーは こちら



電車関連まとめ はこちら





読者になる?

リンクはご自由にどうぞ

御用の方はコメント欄をご利用下さいませ

子供向けのbトレ展開図#2 #3 ペーパークラフト 地下鉄でんしゃ 2019年6月17日追記

2019年6月9日



名古屋市営地下鉄名城線車両を息子が欲しがった時に描いた、bトレのペーパークラフト展開図です。

名城線名港線2000形をモデルにしました。

(詳細は#1の基本形記事をお読みください)

bトレインショーティーの走行台車と動力車に被せる、白紙の車両カバーです。





≪ 子供向けですが 大人のサポートが必要です ≫

小学校高学年くらいのお子さん向けです。

(詳細は#1の基本形記事をお読みください)

※未就学のお子さんには遊ばせないでください。





≪ 注意事項 ≫

白ボール紙の為の展開図なので、お使いのプリンターによっては白ボール紙が原因で故障する可能性があります。

(詳細は#1の基本形記事をお読みください)

当方は一切の責任を負いません。自己責任でお願いします。



2019年6月17日追記

0.2㎜厚のプリンタ用紙で制作してみたところ、bトレ動力車・走行台車に取り付けることが可能でした。白ボール紙(約0.4㎜厚)の半分ほどの厚みなので、着色に水分を多く含む絵の具を使うと紙がしわしわに変形する可能性が高いです。アルコールタイプのコピックで印刷用紙0.2㎜厚に着色したところ変形はしませんでした。

白ボール紙0.4㎜厚用の展開図なので、少しずれたり浮いたりはします。

0.2㎜厚の用紙で制作が可能かを、展開図番号の欄に付け加えておきます。





 ≪PDFファイルの配布とお約束≫

動力車と走行台車の展開図は違います。



f:id:violet330:20190609163310j:plain

#2 動力車用先頭1両、走行台車用3両(最後尾1+中間2) A4サイズ

展開図#2は、0.2㎜厚印刷用紙を使っても作ることが出来ます。

 印刷・ダウンロードはこちら

https://drive.google.com/open?id=1_kEYj-neUqB-zdnoDRiE3ZEAO4I05b31

商用利用不可 再配布禁止 引用元を明示して下さい





f:id:violet330:20190609163951j:plain

#3 走行台車用中間4両 A4サイズ

展開図#3は、0.2㎜厚印刷用紙を使っても作ることが出来ます。

 印刷・ダウンロードはこちら

https://drive.google.com/open?id=1bASkdCnrv_uzh4rLRM43rZuVV8Lx2shK

商用利用不可 再配布禁止 引用元を明示して下さい





白ボール紙で印刷する際は白い面が表、裏側に印刷する。

印刷する際は、印刷設定で倍率が変わらないよう注意。

(PDF印刷の詳細設定画面は 倍率:既定 / 倍率:実際の大きさ 等倍)

印刷後は隅にある長方形の長さ(50㎜)を定規で測り確認して下さい。





f:id:violet330:20190609232317j:plain



f:id:violet330:20190609232330j:plain



 作り方は#1ペーパークラフト基本形をご覧ください。

ご自由に着色出来ます。





手作り鉄道模型のカテゴリーは こちら



電車関連まとめ はこちら





読者になる?

リンクはご自由にどうぞ

御用の方はコメント欄をご利用下さいませ

子供向けのbトレ展開図#1 ペーパークラフト基本形 2019年6月16日追記

2019年6月7日



これから少しずつ、bトレのペーパークラフト展開図を載せていこうと思います。

私が息子の為に作った展開図なので、形状のみになります。

これらはbトレインショーティーの走行台車(動力ユニット3)と、動力車(走行台車T改)に被せる、白紙の車両カバーです。







≪ 子供向けですが 大人のサポートが必要です ≫

小学校高学年くらいのお子さん向けですが、親御さんのサポートがあれば低学年くらいでも出来ることがあるかもしれません。

しかし、子供の成長は個々に違いますので親御さんのご判断にお任せします。

※未就学のお子さんには遊ばせないでください。



 ・親が教えながら、子供が文具や刃物の扱い方を訓練する。

 ・好きな画材や配色で子供が自由にお絵描きし、観察力や想像力を育てる。

 ・小さな紙を慎重に扱うことで指先の力の加減を制御できるようにする。

 ・完成時の達成感、蒐集する楽しみを子供が味わう。



私はこんな過度な期待を込めて息子に展開図を与えたのですが、今では(車の)絵を描くのも(車の)立体物を作るのも好きな子になりました(^_^;)

将来、社会の荒波に揉まれて落ち込んだ時、趣味がストレス解消になればと思います。







≪ 注意事項 ≫

白ボール紙の為の展開図なので、お使いのプリンターによっては白ボール紙が原因で故障する可能性があります。

我が家はエプソンの古い家庭用機種ですが白ボール紙を通しても問題ありません。

夫の仕事用キャノンA3プリンターはデリケートな機種のようで、白ボール紙を通した後は他の印刷が少しおかしくなったようです。

当方は一切の責任を負いません。自己責任でお願いします。



2019年6月16日追記

0.2㎜厚のプリンタ用紙で制作してみたところ、bトレ動力車・走行台車に取り付けることが可能でした。白ボール紙(約0.4㎜厚)の半分ほどの厚みなので、着色に水分を多く含む絵の具を使うと紙がしわしわに変形する可能性が高いです。アルコールタイプのコピックで印刷用紙0.2㎜厚に着色したところ変形はしませんでした

白ボール紙0.4㎜厚用の展開図なので、少しずれたり浮いたりはします。

0.2㎜厚の用紙で制作が可能かを、展開図番号の欄に付け加えておきます。





 ≪PDFファイルの配布とお約束≫

動力車と走行台車の展開図は違います。



f:id:violet330:20190607163411j:plain

#1 動力車用1両、走行台車用3両 A4サイズ

 ※2019年6月10日追記

  PDFに変換した際、微妙に寸法が変わってしまっていました。

  修正後のPDFファイルに変更してあります。

  展開図#1は、0.2㎜厚印刷用紙を使っても作ることが出来ます。

展開図(PDFファイル)のダウンロードはこちら

https://drive.google.com/open?id=1YbVR_-DuFXxFKZN4mDeqWNanNztCYico

商用利用不可 再配布禁止 引用元を明示して下さい







中間車両のみ

走行台車用中間4両A4サイズはこちらの記事にあります #3展開図



白ボール紙で印刷する場合は白い面が表、裏側に印刷する。

私はいつも百均セリアで売られている【A4白ボール紙7枚  協和紙工株式会社】を使っています。(板目表紙美濃判は厚すぎるので使用不可)

印刷する際は、印刷設定で倍率が変わらないよう注意。

(PDF印刷の詳細設定画面は 倍率:既定 / 倍率:実際の大きさ /等倍 など)

※うちのプリンターでは、給紙トレイに白ボール紙を入れたままだと紙を送らないので、白ボール紙が逃げないよう紙を上から押さえておくと給紙されます。

印刷後は隅にある長方形の長さ(50㎜)を定規で測り確認して下さい。







≪作り方≫

白ボール紙裏側に印刷が済んだら、隅にある50㎜の長方形を定規で測って確認します。

f:id:violet330:20190607181819j:plain







赤線に、定規とシャープペンシルで折り筋を入れます。

私は先端が金属製のシャープペンシル0.3㎜を使うことが多いですが、インクの切れたボールペンなど先端が丸いものなら何でもいいです。

目打ちなど先端が尖ったものは紙を破いてしまうのでお勧めしません。

f:id:violet330:20190607181252j:plain

赤線が凹んだ状態。

子供でも綺麗に折ることが出来ます。

f:id:violet330:20190607181728j:plain





動力車用(下)と、走行台車用(上)を切り抜き。

この状態まで来たら、着色が可能です。組み立ててからでも着色できます。

2019年6月14日追記 走行台車用の展開図は切り方によって取り付けが緩くなります。

f:id:violet330:20190607182118j:plain





走行台車用に折り目をつけ、〇印のある部分を下(内側)にして貼ります。

接着には木工用ボンドを使うと長持ちします。

両面テープで接着すると簡単なのですが、後々剥がれてきますので注意。

f:id:violet330:20190607182216j:plain

両側、包むように貼ります。

f:id:violet330:20190607182415j:plain









動力車用の接着は細い部分を重ね合わせて貼り(ここは両面テープ可)、木工用ボンドを塗った両側を被せて貼ります。

f:id:violet330:20190607182820j:plain





両方の車両カバーが出来ました。

f:id:violet330:20190607182943j:plain





bトレの動力車と走行台車に被せてみます。

f:id:violet330:20190607183033j:plain





動力車用カバーが入らなかったので、硬いもので赤線の部分を擦って凹ませます。

あまり強く押すと緩くなり外れてしまうので、少しずつ様子を見ながら調整します。

f:id:violet330:20190607183113j:plain





はまりました。

f:id:violet330:20190607183252j:plain





息子が何年か前に作ったトワイライトエクスプレスの車両です。

画材はポスカ。

f:id:violet330:20190607183525j:plain

厚い紙なので、水分を含む絵の具などで着色してもあまり影響はありません。

子供が作ると、子供にしか出せない「味」が出ます。

いつか温かな思い出として、懐かしむ日がくるのかな。







手作り鉄道模型のカテゴリーは こちら



電車関連まとめ はこちら





読者になる?

リンクはご自由にどうぞ

御用の方はコメント欄をご利用下さいませ

姉と弟のスタンピングプレート 自作011 ネイルアート CNC3018PROで切削加工

2019年6月3日



ムーミンのキャラクターの中では、私はミイが一番好きです。

ミイとスナフキンが異父姉弟だということを、つい最近知りました。

ミムラねえさんが一番上なんですね。



CNC3018PROで切削し、ネイルスタンピングプレートにしてみました。

切削条件はこちら





円形アクリル板 径50㎜  加工時間 22分21秒

(販売はしていません)

f:id:violet330:20190603121633j:plain





CNC記録ノートにスタンプ 5mm方眼

柄はうまく拾える時もあれば、一部かけてしまう事も。

市販品も含め扱いが難しいです。

f:id:violet330:20190603121926j:plain







ネイルチップに捺して色見本にします。

左端はホログラムパウダーを使用しています。

右の3つのグラデーションはアリエクスプレスで買ったスタンピングプレートで。

f:id:violet330:20190603122404j:plain



色分けの版を作るのが面倒だったので、単色用の1枚にしました。









CNC3018PROを買う前に、幾つかのメーカーのステンレス製スタンピングプレートを国内外で約100枚ほど買って、それらの作りを観察したり、使い心地などを色々と試しました。

樹脂製?のスタンピングプレートをおまけにもらったので、それも使ってみました。



メーカーによって線の太さ(溝の深さ)も違います。

太い線は拾い易くスタンパーを選ばないのですが、柄が強く主張します。

細い線は拾いにくく、表面の粘りが強いスタンパーでないと柄を拾えないのですが、柄が繊細で品良く見えます。



市販のプレートにはぎっしりと【途切れた柄】が配置されている形式が多く、融通が利かないなと思うことがしばしばありました。

そもそも1枚のプレート全てのデザインを気に入る訳ではないし、欲しくて買った柄を試してみたら良くなかったとか、長さが足りないとか、一生使わないであろう柄があったとしても取り外しできないだとか…色々あります。



私はネイルアート以外の目的でもスタンピングプレートを使いたいと考えているので、柄が途切れていないどちらにも応用の利くものを作っていきたいと思っています。







CNC3018PROのカテゴリー 記事一覧

ネイル関連まとめ記事一覧







読者になる?

リンクはご自由にどうぞ

御用の方はコメント欄をご利用下さいませ



麻の葉文様のスタンピングプレート 自作010ネイルアート CNC3018PRO切削加工と切削条件まとめ

 2019年5月30日



CNC3018PROで麻の葉文様のネイルスタンピングプレートを切削しました。

和柄は美しいです。



メタリックなネイルパウダーで鏡面にしたネイルチップ(左から4つ)と、

青いグラデーションのネイルチップ(右)に捺した色見本。

f:id:violet330:20190530172811j:plain







切削直後の円形アクリル板、外周は綺麗です。

f:id:violet330:20190530182121j:plain





スタンピング後に除光液で洗ったもの。外周に亀裂が入っています。

f:id:violet330:20190530173058j:plain



アリエクスプレスで【円形アクリル板  径50mm  2mm厚  30枚1セット】を2回購入したのですが、厚みや質が少々違うようです。



一回目のセットはほぼ2㎜厚で、短時間なら除光液に浸しても、どこにも変化がありませんでした。



二回目のセットは1.7~1.85㎜厚、除光液で外周に亀裂が入るものでした。

保護紙を剥がした状態でデジタルノギスで測った時、0.04㎜ほど厚みに差があるものもあり、傾きが出ます。



アリエクスプレス内でもかなりお安い価格なので、材質の違う端材をかき集めてレーザーで切断しているのかなと…。

練習用ですし自分で使うだけなので、今は安物で構わないと思っています。









このスタンピングプレートは切削送りをF180で行いました。

使用した水溶性切削油(クレンジングオイルで代用)は「濃いめのカルピス」くらいの色に薄めました。

切削面は滑らか、程よい艶消し。

しかし一か所、刃先が逃げて線が真っ直ぐではありません。

最近は新しい刃物を試しながら、切削送りだけF140、F150、F160、F170、F180と変えて加工していました。

F140では切削面が荒れているように見え、F180では切削面は綺麗ですが刃先が逃げ始めているのか、F160前後だと安定した切削ができているように感じました。

(一個人の見解です。素材や刃物の材質はメーカーによって違います。)

F180の切削面

f:id:violet330:20190530173117j:plain









CNC記録ノートにスタンプ。 5mm方眼

スタンピング専用マニキュア黒が揮発したので、薄め液で薄めたもの。

粘りが減りました。

f:id:violet330:20190530181202j:plain





スタンピング専用マニキュア白で、黒い画用紙に捺したもの。

例えるなら、普通のマニキュアがトロッ、専用マニキュアはドロッとしています。

同じ版を使ってもマニキュアの粘りと顔料の濃さで変わってきます。

逆に普通のマニキュアを敢えて使い、曖昧な発色と透け感を楽しむのも面白いと思います。

f:id:violet330:20190530173039j:plain











いろいろ試した結果を 、結論としてまとめます。



【切削条件】

刃物:Vカッター20° 先端径0.2㎜ 3枚刃 シャンク径3.175㎜

素材:円形アクリル板透明 径50㎜(アリエクスプレスの安物アクリル板)

S600 主軸回転数 (約6000rpm?)

F150~F170 切削送り

F30  Z軸送り

Z-0.08㎜ ±0.005 Zの切込量  (深くすれば線が太くなりマニキュアの量が増える)

R点 2.0㎜

薄めた水溶性切削油(クレンジングオイルで代用)を使用





このブログに書いてある切削条件を試される方は、自己責任でお願いします。

当方では一切の責任を負いかねます。

刃物の材質、素材の材質はメーカーにより異なります。

切削の精度や面の粗さも使用目的により異なりますので、参考程度とお考え下さい。









 CNC3018PROのカテゴリー 記事一覧





読者になる?

リンクはご自由にどうぞ

御用の方はコメント欄をご利用下さいませ
